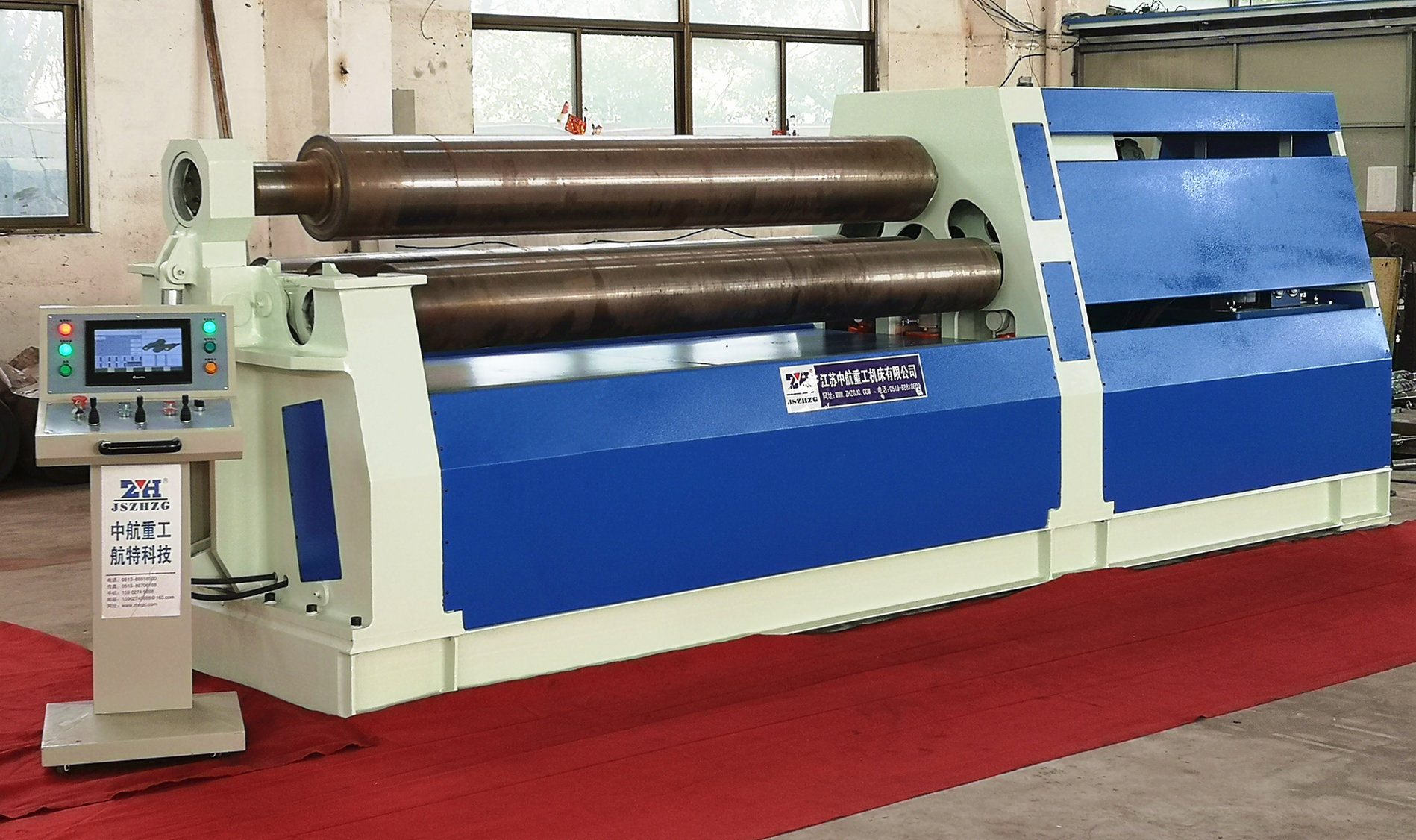

特大型四輥卷板機

發(fā)布日期：2018-02-24 17:03:11　所屬分類：四輥卷板機　訪問統(tǒng)計：2931

該機結構形式是四輥式，上輥為主傳動，通過減速機的輸出齒輪與上齒輪嚙合，為卷制板材提供扭矩；下輥做垂直升降運動，通過液壓缸內液壓油作用于活塞而獲得，以便夾緊板材，為液壓傳動；在下輥的兩側設有側輥并沿著機架導軌作傾運動，通過絲桿螺母蝸輪蝸桿或液壓傳動；該機優(yōu)點是板材端部預彎及卷圓可以在同一臺設備上進行。

技術參數(shù)

最大卷板厚度 (mm)	最大卷板寬度 (mm)	板材屈服極限 (MPa)	卷板速度 (m/min)	滿載最小卷板直徑 (mm)	上輥直徑 (mm)	下輥直徑 (mm)	側輥直徑 (mm)	側輥最大行程 (mm)	側輥調整速度 (m/min)	主電機功率 (kw)
25	2000	245	4	800	350	320	280	240	80	22
20	2500	245	4	640	350	320	280	240	80	30
30	2000	245	4	1000	400	360	300	240	80	37
25	2500	245	4	800	400	360	300	240	80	37
35	2000	245	4	1200	420	380	330	210	80	37
30	2500	245	4	1000	400	360	320	230	80	37
40	2000	245	4	1400	480	400	340	420	80	45
45	2000	245	4	1600	500	450	400	380	80	45
35	2500	245	4	1200	480	400	340	420	80	45
40	2500	245	4	1400	500	450	400	380	80	45
45	2500	245	4	1600	530	480	420	450	80	63
35	3000	245	4	1200	500	450	400	380	80	45
45	3000	245	4	1600	560	500	450	450	80	63
55	2500	245	4	2000	600	550	480	500	78	75
55	3000	245	4	2000	620	560	490	500	78	75
65	3000	245	4	2400	670	600	530	550	78	110
